Bürstenlose DC Motor Kontrollekarte
Einphasen-Ausgang
Einstiegerpaket BDC D1 Kontroller, ist entwickelt worden für Bürstenlose DC-Motoren mit eine Hallsensor-Rückkopplung.
Übersicht
Das Gerät braucht eine externen 24V DC.
Über den Mikrokontroller, ist den Grenzgeschwindigkeit verstellbar, die Drehrichtung und das Bremsen.
Das BDC D1 System enthält verschiedene Kontrol modussen: Integrierten oder Externen proportional Kontroller (10K Ohm Linear Potmeter) oder externen Eingang, 0-10V oder PWM, selektierbar, womit Drehzahl über eine Externes Gerät.
Der Kontrolle Eingang ist selektierbar über Brücken.
Möglich sind Aktivieren/Ausschalten 'softstart' zusammen mit der Anlaufzeit.
Der Kontroller ist zu befestigen mit Schrauben oder mit einer Standard Schiene Montage.
Der Kontroller ist gesichert gegen umgekehrte Polarität von Speisespannung, und gesichert gegen Überstrom.

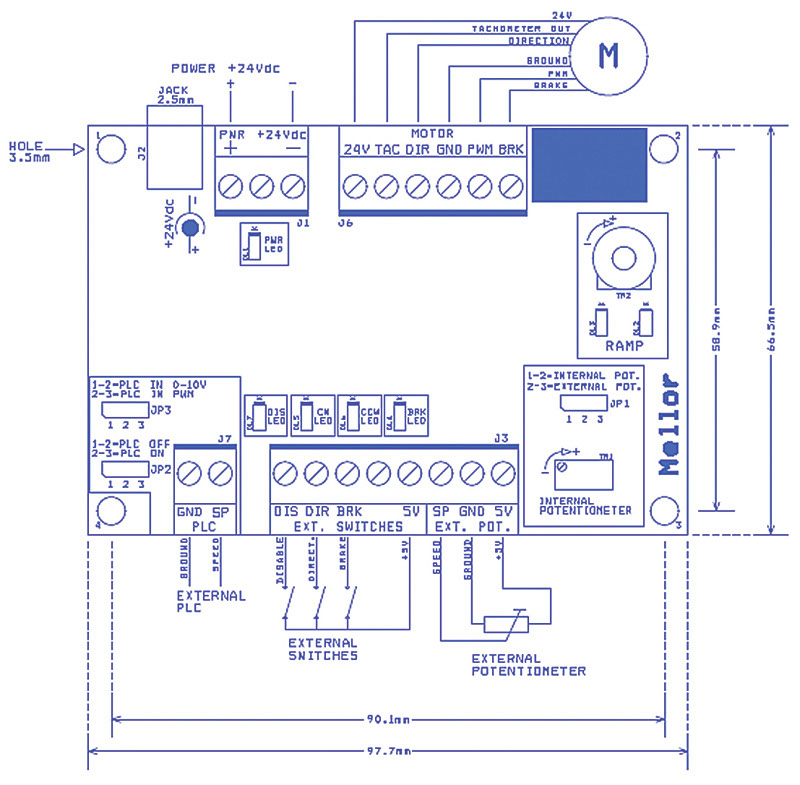

BDC D1 Connection
Netzspannung (J1/J2): 24VDC
Motor Anschluss (J6): Sechs Poligen Schrauben Stecker
Einstelbar mit Potentiometer:
Soft Start (TR2):
Externe SPS-Steuerung (J7):
Technische Daten
- Änderung Drehrichtung
- Bremssystem
- Hall-Sensor Wandler
- Verstelbaren Grenzgeschwindigkeit
- Direkt oder Frequenz gesteuert
- Wirtschaftlich
- Intergrierten zurücksetzbaren Sicherung
- Auf Schiene basierten montage verfügbar
- Betriebsspannung: 24VDC
- Blindstrom: ca.10mA
- Strom limit: 500mA
- Kontrolle Sapnnung: 0-10V
- Kontrolle Potmeter: 0-10K
- Abmessungen: 67x98x15mm
- Gewicht: ca.50g
- JP1 - Intern Extern
- Trimmer TR1 - Internes Linearen Potentiometer
- J3 - Externes Linearen Potentiometer (10K Ohm)
- CCW Eingeschaltet
- CW Linear 1-30 Sec
- JP2 On - PLC Kontrolle Eingeschaltet
- JP2 Off - PLC Kontrolle Ausgeschaltet
- JP3 0-10 Volt / PWM
